Beschreibung

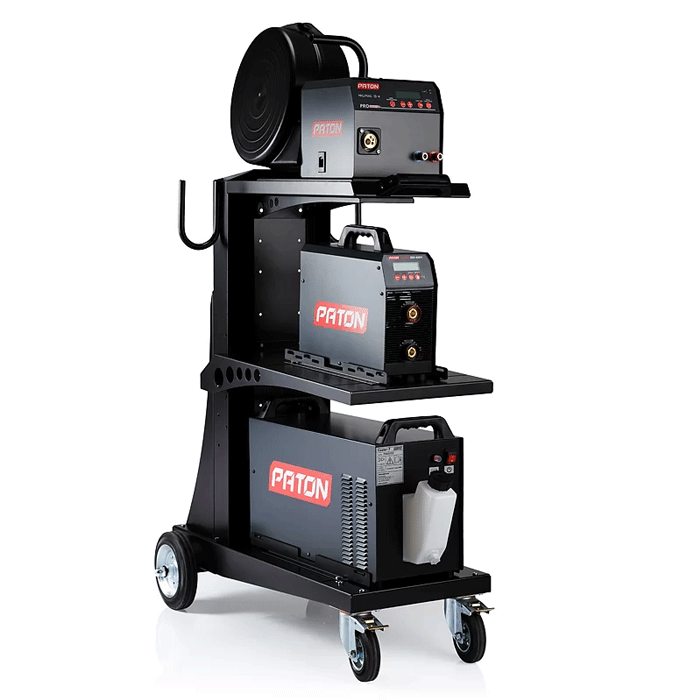

Funktionen Paton ProMIG-350 Schweißgerät MIG/MAG MMA/WIG Lift mit Wasserkühlung 400V

Schweißgerät ProMIG 350 (15-4) 400 V PATON™ mit Wasserkühlung für halbautomatisches MIG/MAG-Schweißen, gasisoliertes Lichtbogenschweißen mit WIG-Verfahren und Lichtbogenhandschweißen mit MMA-isolierter Elektrode, Gleichstrom (DC) mit PULSE-Funktion. Durch die Verwendung einer vollelektronischen Steuerung in dieser Serie werden die für multifunktionale Systeme charakteristischen Mängel beseitigt. In einem vollelektronischen System verfügt das Kontrollsystem über alle Ressourcen der Quelle, im Rahmen ihrer vollen Leistungsfähigkeit und unabhängig von der verwendeten Methode.

Die Geräte der Professional-Serie sind für den halbindustriellen und industriellen Einsatz konzipiert. Die Stromquelle kann aus Gründen der Bequemlichkeit und Sicherheit vom Schweißdrahtvorschubmechanismus getrennt werden. Sie bieten einen Betriebszyklus von 70 % bei einem vollen Nennstrom von 350 A ohne Leistungs- oder Qualitätseinbußen. Dadurch ist es möglich, Massivdraht von 0,6 … 1,2 mm im GMAW-Verfahren und eine umhüllte Elektrode von 1,6 … 6 mm (SMAW) zu verwenden. Das Gerät ermöglicht einen Polaritätswechsel, so dass wir mit einem selbstschützenden Draht (FCAW) schweißen können. Für gefährliche Bedingungen ist dieses Gerät mit einer MMA Leerlaufspannungsreduzierungseinheit ausgestattet, die ein- und ausgeschaltet werden kann. Nach Beendigung des Schweißvorgangs wird die Spannung an den Quellklemmen innerhalb von 0,1 Sekunden auf einen sicheren Wert von 12 V reduziert.

Diese Schweißmaschine ProMIG 350 ist gegen das Eindringen von Fremdkörpern größer als 2,5 mm und gegen Regentropfen geschützt, wenn die Regentropfen in einem Winkel von nicht mehr als 60 Grad zu den vertikalen Flächen der Schweißmaschine fallen. Das Schweißen ist bei einer Außentemperatur von -25 °С bis 45 °С zulässig. Die internen elektrischen und elektronischen Elemente des Schweißgeräts sind vor Feuchtigkeit geschützt, jedoch nicht vor atmosphärischen Kondensattropfen.

Kennzeichnend für die PATON™-Halbautomaten der “Professional”-Serie ist der hochwertige, abgedichtete Metalldrahtvorschub sowie der weltweit zum Standard gewordene KZ-2 “EURO”-Steckverbinder, der es dem Anwender ermöglicht, den Halter in Zukunft nach Belieben zu wechseln. Bei diesem Modell ist der Vorschub mit 4 Drahtvorschubrollen ausgestattet, wir können eine Spule von bis zu 18 kg und eine 5-Meter-Schweißpistole verwenden. Dank ihrer kompakten und robusten Bauweise eignen sich die Schweißgeräte der Professional Series ideal für den Einsatz vor Ort und unter halbindustriellen Bedingungen. Die geringe Größe der Maschine macht sie sehr mobil.

• Lüfterstopp – Adaptiver Lüfter, eine Lösung, die die Lebensdauer des Lüfters selbst verlängert und auch die Staubmenge im Gerät selbst reduziert. Die Drehzahl des Gebläses erhöht sich zu Beginn der Arbeit und bei Erwärmung und verringert sich, wenn das Schweißgerät abkühlt.
• Rückbrandzeit des letzten Drahtes (Burn-Back) – Diese Funktion dient dazu, einen Schweißkrater, der sich im Schweißbad durch die vom Lichtbogen erzeugten elektromagnetischen Blaskräfte bilden kann, gleichmäßig zu schweißen. Der so entstandene Krater kann eine Quelle für zukünftige Schweißfehler sein. Diese Funktion sollte durch Loslassen der entsprechenden Taste am Schweißbrenner am Ende des Schweißvorgangs aktiviert werden. Dann sollte die Bewegung des Schweißbrenners beendet und der Schweißkrater im Modus des Abklingens der Schweißspannung geschweißt werden.
• Impulsschweißfunktion – Diese Funktion dient zur Vereinfachung der Steuerung eines Schweißprozesses in verschiedenen räumlichen Schweißpositionen, mit Ausnahme einer flachen Schweißposition. Diese Funktion wird auch beim Schweißen von Nichteisenmetallen verwendet. Wenn diese Funktion aktiviert ist, verbessert die Anwendung des Impulsschweißstroms die Vermischung der geschmolzenen Metalle im Schweißbereich und bewirkt eine erzwungene Wirkung auf die Übertragung der geschmolzenen Metalltröpfchen im Schweißbad, wodurch die Stabilität der Schweißnahtbildung und die Stabilität des Schweißprozesses verbessert werden.
• Induktivitätsregelung – Die Induktivitätsregelung ermöglicht die Optimierung der Lichtbogeneigenschaften in Abhängigkeit vom geschweißten Dickenelement sowie von der Schweißmethode und den Schweißbedingungen. Diese Funktion ist erforderlich, um die Anstiegsgeschwindigkeit des Stroms zu ändern, wenn sich die Lichtbogenspannung ändert. Je dünner das mit der MIG/MAG-Methode zu schweißende Element ist, desto höher ist die Induktivität (weicher Lichtbogen – geringeres Aufschmelzen), bei dicken Elementen ist es umgekehrt (harter Lichtbogen – größere Einbettung).

Vorteile von E.O. Paton

• Große Auswahl an Schweißparametereinstellungen:
  • MMA-Methode – 1 (Basis) + 10 (zusätzlich)
  • WIG-Verfahren – 1 (Basis) + 10 (zusätzlich)
  • MIG/MAG-Verfahren – 2 (Basis) + 8 (zusätzlich)
• Gepulste Schweißfunktion, programmierbar in allen Schweißmodi Neben dem Schutz vor Netzspannungsspitzen und -einbrüchen sind die Geräte mit einem Stabilisierungssystem für längere Spannungsänderungen im Interphasennetz ausgestattet und ermöglichen einen korrekten Betrieb im Spannungsbereich von 320 V bis 440 V.
• An das Standardnetz angepasst. Dank ihrer hohen Effizienz deckt die Quelle den doppelten Strombedarf im Vergleich zu herkömmlichen Quellen.
• Passt automatisch die Geschwindigkeit des Lüfters an, der mit höherer Effizienz arbeitet, wenn das Gerät aufgeheizt ist, und reduziert die Geschwindigkeit, wenn das Gerät nicht in Betrieb ist. Dies wirkt sich auf den Verschleiß des Ventilators, die Staubmenge im Gerät und die Geräuschentwicklung beim Schweißen aus.
• Einfaches Arbeiten mit einer Nennstrombelastung des Geräts, ohne dass Kühlungsunterbrechungen bei 25 °C erforderlich sind.
• Hohe Zuverlässigkeit des Geräts unter Produktionsbedingungen mit viel Staub und Feuchtigkeit.
• Das Gerät ist mit einem Wärmeschutz ausgestattet, der alle wärmeerzeugenden Elemente des Schweißgeräts vor Überhitzung schützt.
• Alle elektronischen Komponenten des Geräts sind mit zwei Schichten hochwertigen Lacks imprägniert, wodurch die Zuverlässigkeit des Produkts während seiner gesamten
• Lebensdauer gewährleistet ist.
• Verbesserte Lichtbogenstabilität
• Zuverlässigkeit dank der Verwendung der neuesten IGBT-Technologie.
• Die geringe Größe und das geringe Gewicht des Geräts beeinträchtigen die technische Leistung des Schweißgeräts nicht, sondern erleichtern das Schweißen an schwierigen Stellen.

Technische daten

• Netzspannung 50/60 Hz – 3×400 V
• Erforderlicher Netznennstrom – 16 – 18 A
• Nennschweißstrom – 350 A
• Maximaler Schweißstrom – 450 A
• Einschaltzeit
  70% – 350 А
  100% – 290 A
• Spannungsänderungsbereiche – ±15% V
• Stromstärkebereich – 16 – 350 A
• Einstellbereiche der Schweißspannung – 12 – 30 V
• Grenzwerte für die Drahtvorschubgeschwindigkeit – 2,0 – 16 m/min
• Durchmesser der verpackten Elektroden – 1,6 – 6,0 mm
• Anzahl der Andruckrollen – 4
• Volldrahtdurchmesser – 0,6 – 1,4 mm
• Spulengewicht, nicht mehr als – ≤18 kg
• Pulsierende Stromschweißverfahren – MMA/WIG/MIG/MAG
• Funktion “Hot-Start” – einstellbar
• Arc-Force”-Funktion – einstellbar
• Funktion “Anti-Stick” – Automatisch
• Leerlaufspannungsreduzierungssystem – Ein / Aus
• Leerlaufspannung – 12 / 75 V
• Lichtbogenzündstrom Spannung – 110 V
• Nennleistungsaufnahme – 10,5 bis zu 11,8 kVA
• Maximale Leistungsaufnahme – 15,0 kVA
• Energieeffizienz – 90%
• Kühlung – automatisch
• Betriebstemperaturbereich – -25 bis zu +45 ºС
• Standard
  EN 60204 – 1:2006
  EN 60974 – 1:2012
  EN 60974 – 10:2014
• Abmessungen L x B x H – 595 х 300 х 390
• Gewicht – 23,9 kg
• Schutzart – IP 33

Lieferumfang

• Paton ProMIG-350 Schweißgerät MIG/MAG MMA/WIG Lift mit Wasserkühlung 400V
• PATON™ BPI 15-4 Feeder (15-kg-Spule – 4-Rollen-Futterstation)
• Professionelle Kühlbox von PATON
• PATON Schweißwagen
• Abdeckung der Drahtspule
• Elektrodenhalter ABICOR BINZEL DE 3m
• Bodenhalter ABICOR BINZEL MK 3m
• Drahtvorschubrollen 4x (0,8 – 1,0),4x (1,2 – 1,6) V + 4x (0,8 – 1,0) U
• Schnellkupplung für Gas
• Kartonverpackung
• Tragegurt
• Anweisungen
