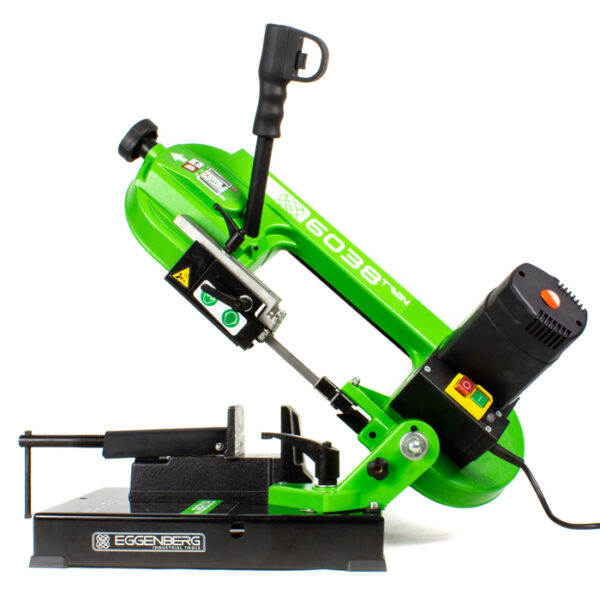

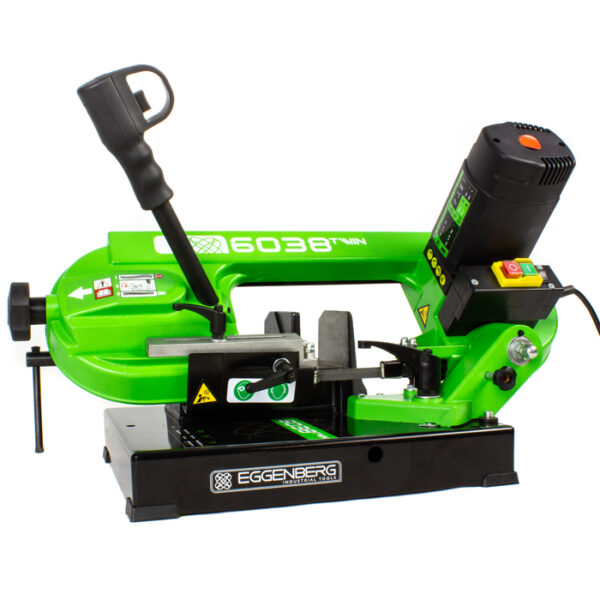

Funktionen Eggenberg Metallbandsäge Tragbar 6038TWIN – 105 mm 850W

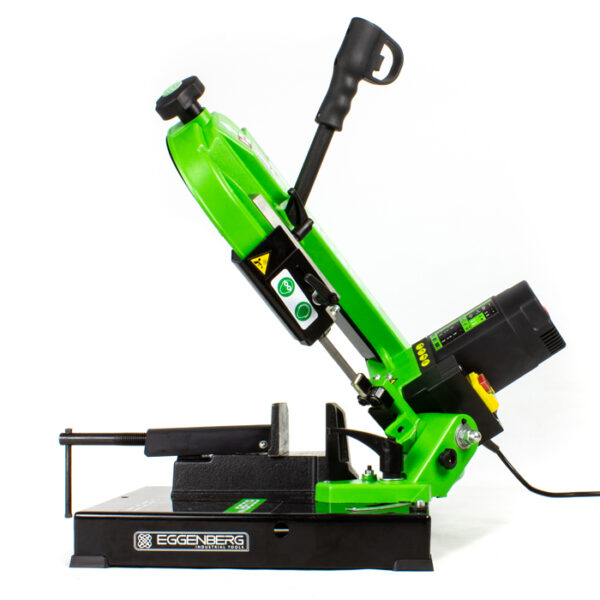

Eine qualitativ hochwertige und handliche Eggenberg Metallbandsäge Tragbar 6038TWIN – 105 mm 850W mit variabler Geschwindigkeit. Ideal für das Sägen von Stahl, Eisen, Aluminium, Kupfer, Edelstahl, PVC und Teflon. Besonders gut geeignet für schnelle und präzise Schnitte. Die stabile Konstruktion mit Kugellagern garantiert einen geraden Schnitt. Durch den schwenkbaren Maschinenkopf sind Gehrungsschnitte von 0° bis 45° möglich.

Die Eggenberg 6038TWIN ist ideal für das Sägen aller Metalle ohne Schmierung auf eine sichere, einfache und genaue Weise. Geeignet für intensiven Einsatz in Werkstätten und auf Baustellen.

0°	105 x 93 mm	105 mm	102 x 102 mm
45°	70 x 60 mm	72 mm	68 x 68 mm

Achtung! Ölgebrauch ist bei einer tragbaren Bandsägemaschine verboten, die Maschine ist speziell und ideal für den trockenen Einsatz!

Merkmale

• 2 Bandgeschwindigkeiten: zum Schneiden von Voll- und Hohlprofilen
• Empfohlene Bandgeschwindigkeit: Position I, Vollmetall, Edelstahl V2A, Aluminium; Stellung II, Stahl. Edelstahl V2A, Aluminiumrohr
• Sägen ohne Ständer: mit 90° geradem Schnitt, rund und eckig, maximal 90 mm, abgewinkelt maximal 150 x 90 mm

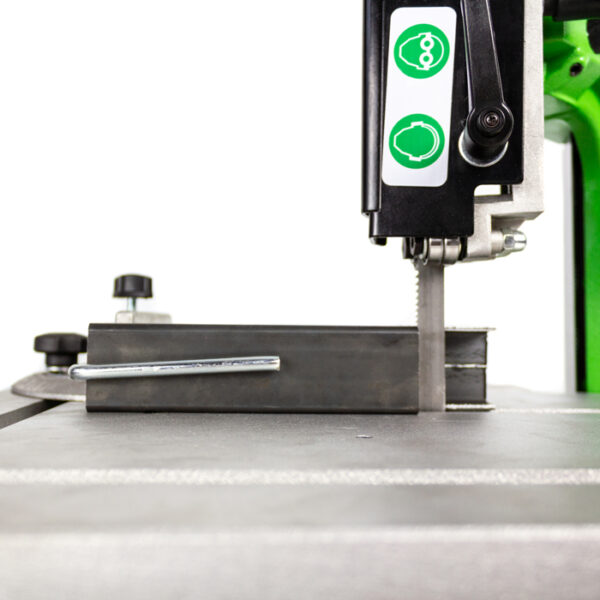

• max. Schnitthöhe bei vertikaler Position inkl. Arbeitstisch – 50 mm

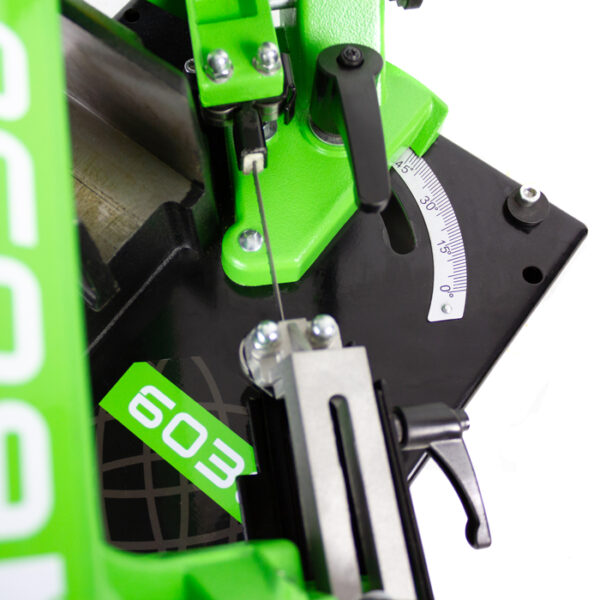

• Schnittwinkel stufenlos einstellbar von 0° – 45°

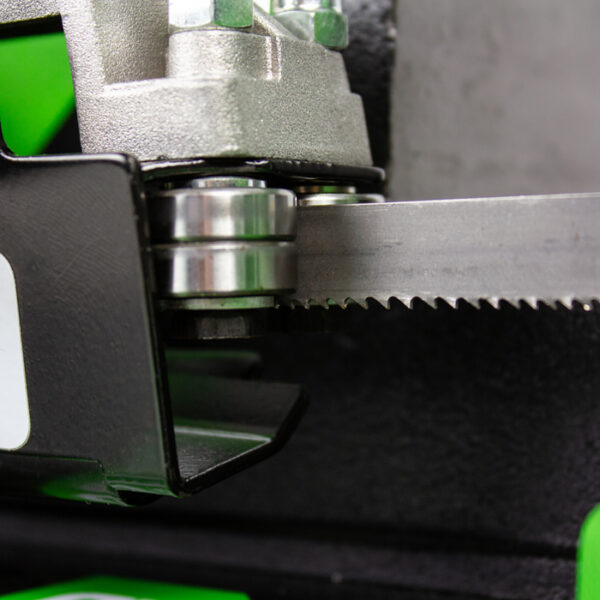

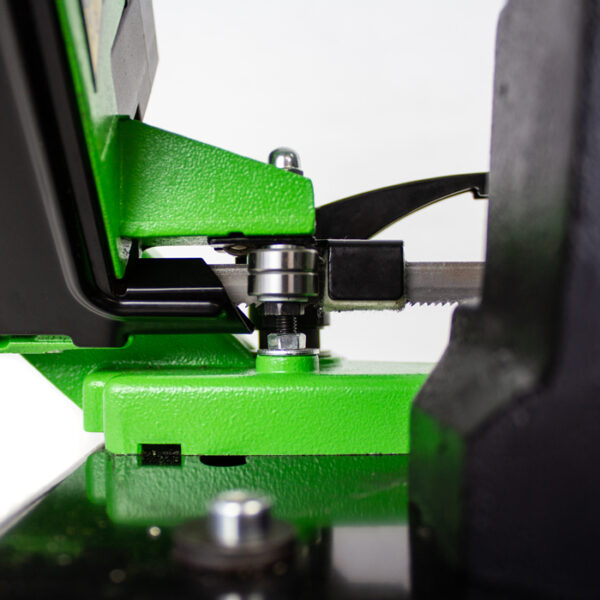

• Mit serienmäßiger Sägebandführung: Kugelgelagerte 3-Punkt-Führung für optimalen Sägefortschritt.
• Selbstkühlung des Sägebandes beim Herumlaufen

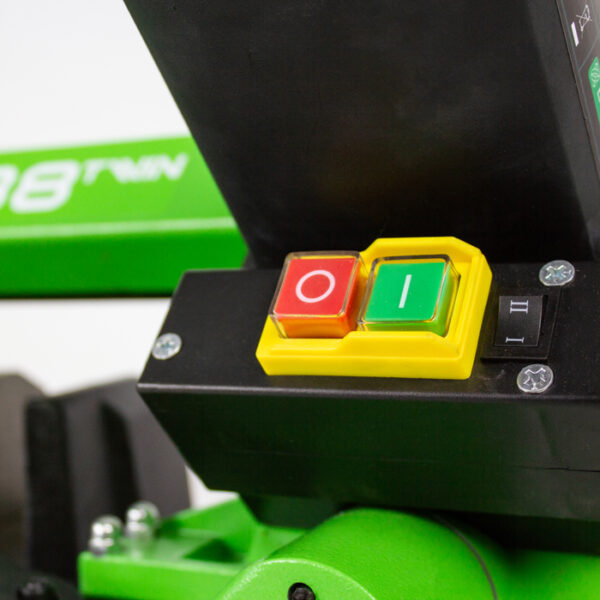

• Sicherheitsschalter: gegen unbeabsichtigtes Wiedereinschalten nach Stromausfall
• Arbeiten ohne Kühlmittel
• Besonders geeignet für feuergefährdete Umgebungen durch funkenfreies Metallschneiden.
• Achtung! Ölgebrauch ist bei einer tragbaren Bandsägemaschine verboten, die Maschine ist speziell und ideal für den trockenen Einsatz!

Technische Daten

• Leistung – 850W
• Sägeblattgröße – 1335 x 13 x 0,65 mm
• Sägeblattzähne – 8/12 Tpi
• Schnittgeschwindigkeit – 60/80 Meter/min
• Abmessungen (LxBxH) – 730 x 390 x 500 mm
• Gewicht – 17 kg

0°	105 x 93 mm	105 mm	102 x 102 mm
45°	70 x 60 mm	72 mm	68 x 68 mm

Lieferumfang

• Eggenberg Metallbandsäge Tragbar 6038TWIN – 105 mm 850W
• Inklusive montiertem Sägeblatt – 1335 x 13 x 0,65 mm
• Ersatzfilz
• Einstellbarer Anschlag
• Standard-Bimetallbandsäge

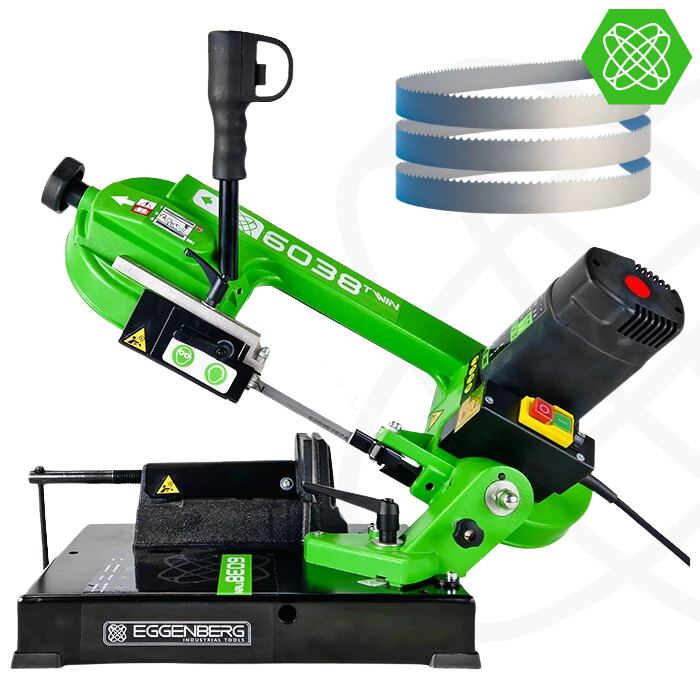

• Jetzt Kostenlos mit 2 Bandsäge extra:
  • Eggenberg Bandsäge 12,7 x 0,64 mm Zähne 8/12 – 1335 mm
  • Eggenberg Bandsäge 12,7 x 0,64 mm Zähne 10/14 – 1335 mm

BEDIENUNGSANLEITUNG

6038TWIN MANUAL A5 DEUTSCH

Zusätzliche Informationen

Tipps Tragbare Bandsägemaschine – Eggenberg 6038TWIN 105mm 850W

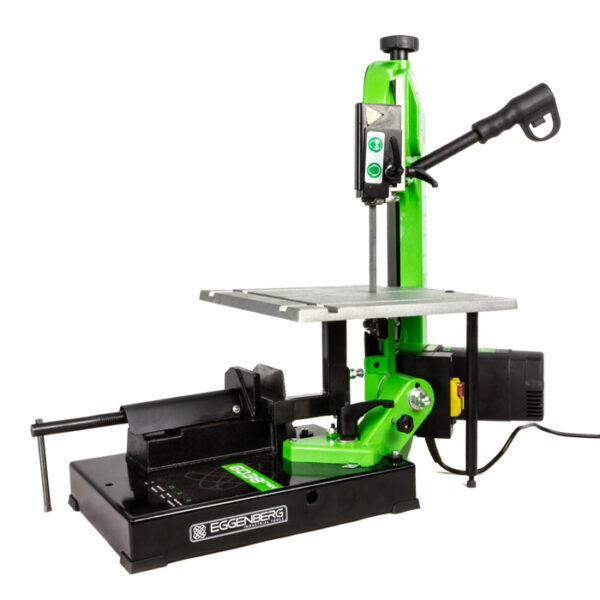

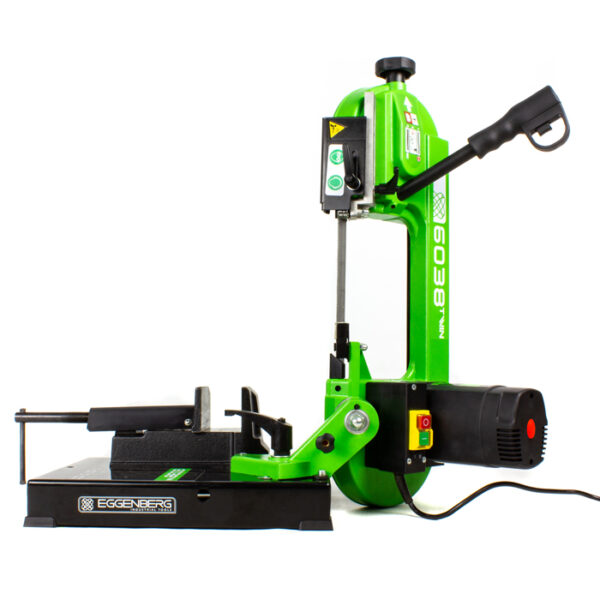

Eine tragbare (17 kg) Bandsägemaschine zum Schneiden einer Vielzahl von Materialien und Formen, hauptsächlich Metall. Die Bezeichnung TWIN bezieht sich auf die Möglichkeit, den Sägebügel für den Einsatz in Kombination mit einem Sägetisch komplett senkrecht zu stellen, eine „Zweitfunktion“. Die Bandsäge ist ideal, um alle Metalle ohne Schmierung sicher, einfach und genau zu schneiden. Geeignet für den intensiven Einsatz in Labor, Werkstatt und auf Baustellen.

Sägebereich
0°	105 x 93 mm	105 mm	102 x 102 mm
45°	70 x 60 mm	72 mm	68 x 68 mm

Vor dem Sägen
Bestimmung der Zahnteilung
Die Zahnteilung bezieht sich auf das Sägeblatt, sie wird in der Anzahl der Zähne pro Zoll (TPI) ausgedrückt.

Zu wenig Zähne? Ihre Säge bricht, kann Zähne verlieren oder brechen und wird sicherlich keinen guten Schnitt machen. Zu viele Zähne? Die Säge füllt sich mit zerkleinertem Material und schneidet langsam oder nicht von alleine.

Um den richtigen TPI zu bestimmen, ist es wichtig zu wissen, was Sie sägen werden. Eine Universalsäge gibt es nicht, man muss also immer Kompromisse hinsichtlich einer bestimmten Säge eingehen. Wählen Sie aber im Zweifelsfall immer eine feinere Zahnteilung, standardmäßig ist eine 8/12 Bereifung auf der Maschine. Ein Zoll 8 Zähne, der nächste 12, dann wieder 8. Das wiegt auch alles viel schwerer bei stationären Sägen und großen Stückzahlen.
Verwenden Sie das Diagramm auf der Rückseite als Hilfe, um die richtige Zahnteilung zu bestimmen.

Schmier- oder Kühlmittel
Der 6038TWIN arbeitet jederzeit ohne Flüssigkeiten! Die Rotation der Säge durch die Halterung kühlt ausreichend. Es ist sogar kühl genug, um es direkt nach dem Schneiden anzufassen. Das gesägte Material jedoch nicht. Bei größeren Maschinen ist eine Kühlung vorgesehen, für die es spezielle Flüssigkeiten gibt.

Reifendruck
Fingerspitzengefühl, ja wirklich! Nicht so locker, dass die Säge nach links oder rechts laufen kann, nicht so zu fest, dass die Drehzahl sinkt oder sich die Räder verziehen. Fest ist fest. Die Einstellung erfolgt über den Drehknopf an der Vorderseite der Maschine. Dies gibt Ihnen ein paar Zentimeter Spielraum auf der Riemenlänge. Größere Sägen arbeiten mit einem Klickknopf oder einem Manometer.

Geschwindigkeit
Stellen Sie die Geschwindigkeit auf der Rückseite des Motors auf 60 m/min (I) oder 80 m/min (II) ein.
Bei hartem (z. B. Edelstahl) und ziemlich festem Material sägen Sie langsamer, aber in den meisten Fällen verwenden Sie ( II ).
Nachdem Sie einen neuen Reifen montiert haben, müssen Sie ihn “sägen”, Sie machen einige Schnitte mit einer niedrigeren Geschwindigkeit, um diesen Zahn richtig zu formen. So hält der Gürtel länger.

Führungsschiene
Stellen Sie die Sägeführungen so ein, dass zwischen ihnen und Ihrem Material so wenig Platz wie möglich ist. Auf diese Weise erhöhen Sie die Genauigkeit Ihres Schnitts.

PBM
Augen- und Gehörschutz verwenden. Lesen Sie vor Gebrauch natürlich die Bedienungsanleitung.

Sägen
Sägedruck
Schon wieder dieses Fingerspitzen-Ding, aber jetzt benutzt du deine Ohren und Augen, auch wenn du sie gerade abgeschirmt hast. Hören Sie auf die Maschine, Sie werden hören, wenn die Drehzahl sinkt. Dann drücken Sie zu stark oder Ihr Material klemmt. Beobachten Sie die Maschine und stellen Sie sicher, dass Sie einen stetigen Strom von „Sägemehl“ produzieren. Auch hier gilt: Lassen Sie die Maschine arbeiten. Der allmähliche Druck verlängert auch die Lebensdauer Ihres Sägeblatts.

Unterstützung Ihres Werkstücks

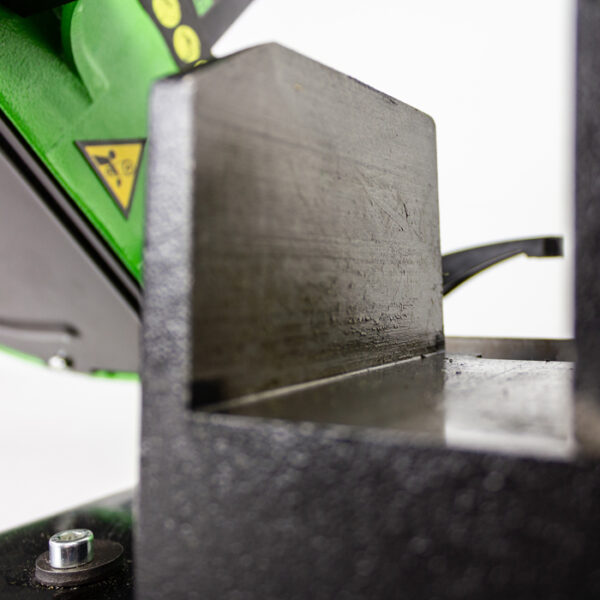

Auf der Zufuhrseite (links) wird Ihr Material von der Klammer der Maschine gehalten. Steht auf der Druckseite viel heraus? Unterstützen Sie diese dann auf gleicher Höhe, damit Ihr Material nicht hängen bleibt, oder unschöne Risse/Brüche am Schnittende entstehen. Stellen Sie außerdem sicher, dass Ihr Material flach ist, wenn Sie es ausüben.

Gehrung
Bei (Holz-)Kappsägen spricht man von Doppelgehrung, wenn man sowohl horizontal als auch vertikal links/rechts einen Winkel einstellen kann. Mit Bandsägen geht das nicht, die sollen immer rechtwinklig senkrecht ins Material gehen. Doppelgehrung bedeutet, dass Sie horizontal links und horizontal rechts im Winkel sägen können. Sie sehen dies nur bei einigen stationären Modellen. Der 6038 hat daher eine einfache Gehrung, bis zu 45° (±50°, wenn es wirklich sein muss). Sie können damit die gleichen Winkel schneiden wie mit Doppelgehrung, aber Sie müssen sich etwas mehr Gedanken darüber machen, wie Sie Material zuführen.

In Serie arbeiten

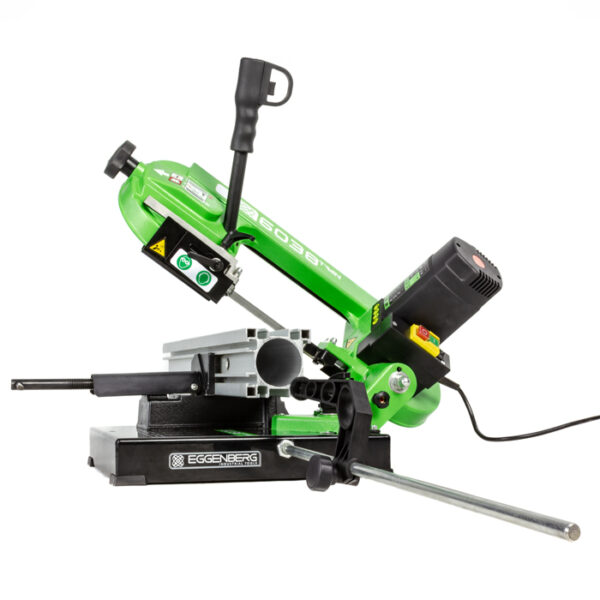

Die Maschine ist standardmäßig mit einem sogenannten Stopp ausgestattet. Eine Stange mit Stopper, die Sie in den Fuß schrauben. Sie messen Ihren ersten Schnitt. Sie stellen den Stopper ein und machen dann einfach jedes Mal den gleichen Schnitt.

Instandhaltung

Montage des Reifens, Laufrichtung des Reifens

Verwenden Sie bei Gebrauch Augenschutz und Handschuhe, und holen Sie den Stecker aus der Steckdose. Heben Sie den Bügel an und schrauben Sie die schwarze Platte vom Bügel.
Verringern Sie die Riemenspannung, indem Sie den Knopf lösen. Sie werden sehen, dass sich das Vorschlagsrad näher an das Antriebsrad bewegt. Nehmen Sie den alten Reifen heraus und setzen Sie den neuen ein, achten Sie dabei auf die Richtung der Zähne. Am freiliegenden Teil zeigen die Zähne zum Motor. Setzen Sie die Abdeckung wieder auf, spannen Sie den Riemen, lassen Sie die Maschine einige Umdrehungen laufen und prüfen Sie die Riemenspannung ein letztes Mal.

Die weitere Wartung besteht darin, die Maschine sauber zu blasen.

Kalibrieren
Die Maschine wird im Werk kalibriert. W;eicht die Gehrung ab, können Sie diese mit den Exzenter-Anschlagscheiben selbst einstellen. Schneidet die Maschine vertikal? Das stellst du mit den Lagern der Führung ein, aber das ist eher Sache des technischen Dienstes.

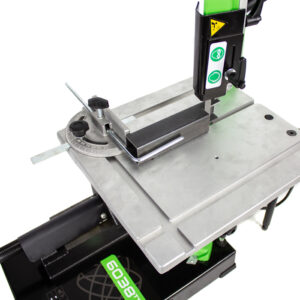

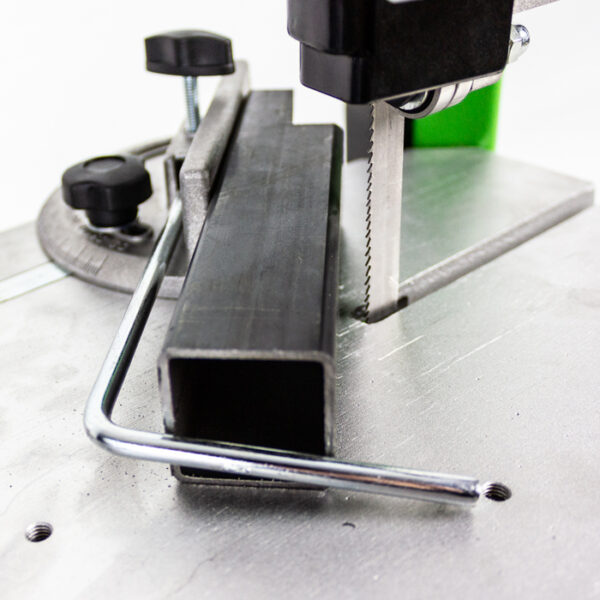

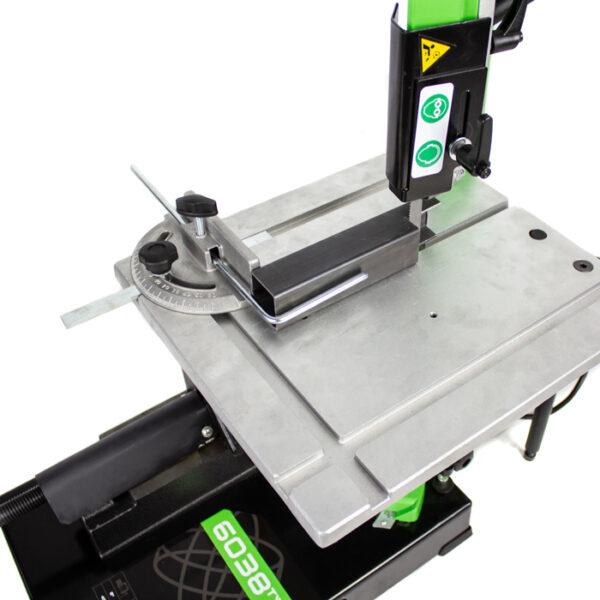

Das ‘Worktable Kit’ und Goniometer – Nicht im Lieferumfang enthalten!
Wozu verwenden
Mit diesem Set können Sie allerlei Sonderformen sägen, wie z. B. Aussparungen in Rohren, sanfte Biegungen in Stahlblech, Schlitze etc.

Wie man zusammenbaut
Montieren Sie den Tisch gemäß der Anleitung, positionieren Sie ihn in der Klemme und justieren Sie den Tisch und die Maschine relativ zueinander mit den Schrauben im schwarzen Arm.
